铰刀实用工具手册里的绞刀精度
在机械加工中,铰刀是机械加工中扩孔精修尤为常用的一种数控刀具。那么它的精度到底是多少呢？下面刀父精工就来告诉你铰刀与孔的精度常识。
铰刀的精度等级有两种一种是新标准,另一种是旧的标准。
旧标准D级最精密，等级关系：D级>D4级>D5级，新标准H7级最精密H7级>H8级>H9级。
由于现在大多数都是采用新的标准所以为大家展示新标准的公差等级表。
孔的硬质合金铰刀刃径精度公差等级表如下表：
|
直径范围 |
极限偏差 |
||
|
|
H7 |
H8 |
H9 |
|
0>5.3 |
按照非标孔公式来计算 |
||
|
5.3>6 |
+0.012 +0.007 |
+0.018 +0.001 |
+0.030 +0.019 |
|
6>10 |
+0.015 +0.009 |
+0.022 +0.014 |
+0.036 +0.023 |
|
10>18 |
+0.018 +0.011 |
+0.027 +0.017 |
+0.043 +0.027 |
|
18>30 |
+0.021 +0.013 |
+0.033 +0.021 |
+0.033 +0.021 |
|
30>40 |
+0.025 +0.016 |
+0.039 +0.025 |
+0.062 +0.040 |
|
>40 |
按照非标孔公式来计算 |
||
高速钢铰刀刃径精度公差等级表如下表：
|
直径范围 |
极限偏差 |
||
|
|
H7 |
H8 |
H9 |
|
0>5.3 |
按照非标孔公式来计算 |
||
|
5.3>6 |
+0.010 +0.005 |
+0.015 +0.008 |
+0.025 +0.014 |
|
6>10 |
+0.012 +0.006 |
+0.018 +0.010 |
+0.030 +0.017 |
|
10>18 |
+0.015 +0.008 |
+0.022 +0.012 |
+0.036 +0.020 |
|
18>30 |
+0.017 +0.009 |
+0.028 +0.016 |
+0.044 +0.025 |
|
30>50 |
+0.021 +0.012 |
+0.033 +0.019 |
+0.052 +0.030 |
|
50>80 |
+0.025 +0.014 |
+0.039 +0.022 |
+0.062 +0.036 |
|
80>100 |
+0.029 +0.016 |
+0.045 +0.026 |
+0.073 +0.042 |
|
>100 |
按照非标孔公式来计算 |
||
以上为铰刀实用工具手册里绞刀精度以及孔径范围，如有错误请指出谢谢。
关于非标孔加工铰刀的刃径计算方法如下：
设定加工孔的上偏差与下偏差为：ES和EI
铰刀刃径的上偏差与下偏差为：es和ei
那么铰刀的刃径公差可得
es=2/3（ES-EI）+EI
ei=es- 1/4(ES-EI)
孔的基本公差可查标准公差表。

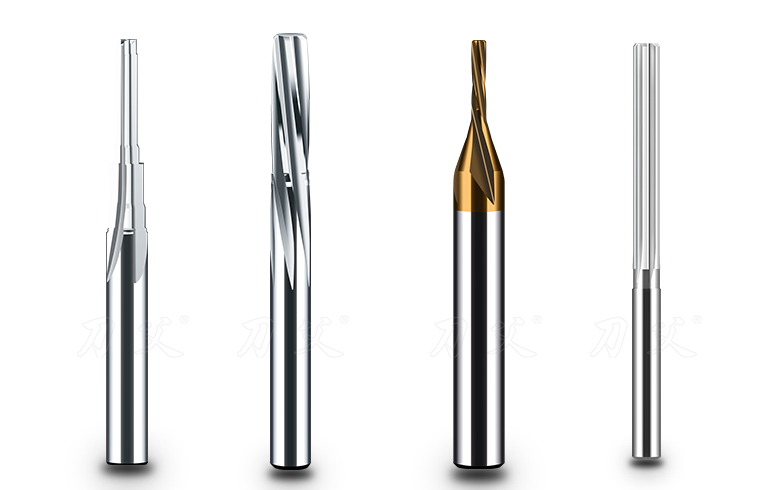

常见铰刀图片样式螺旋铰刀与直柄铰刀。
按照材质划分有硬质合金铰刀与高速钢铰刀两种。
|
台阶直刃铰刀 |
直柄螺旋铰刀 |
涂层螺旋铰刀 |
直柄直刃铰刀 |
